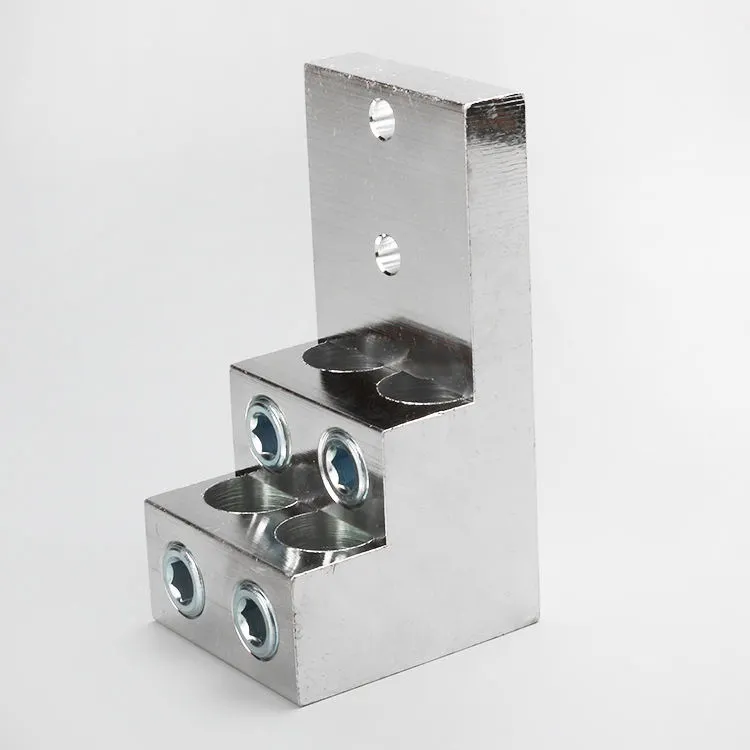

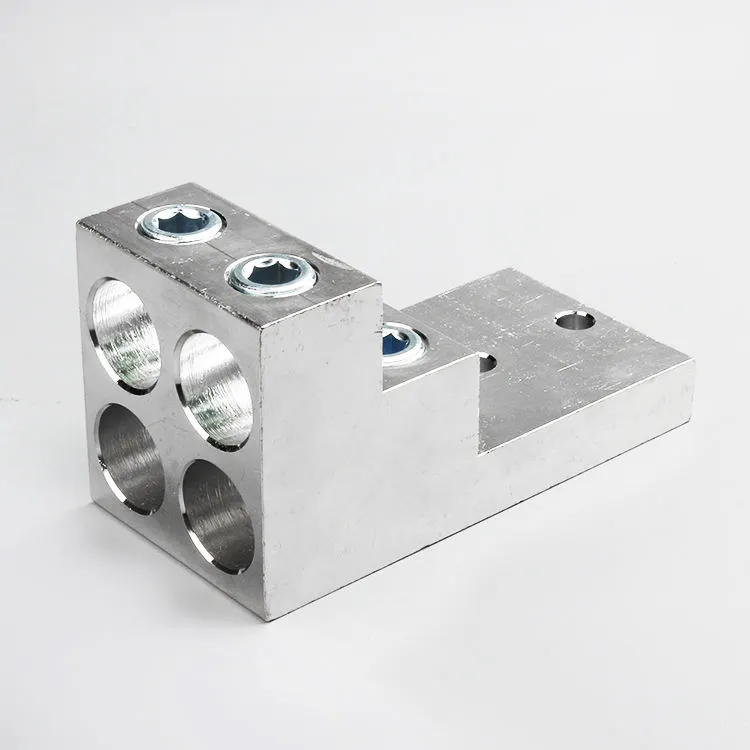

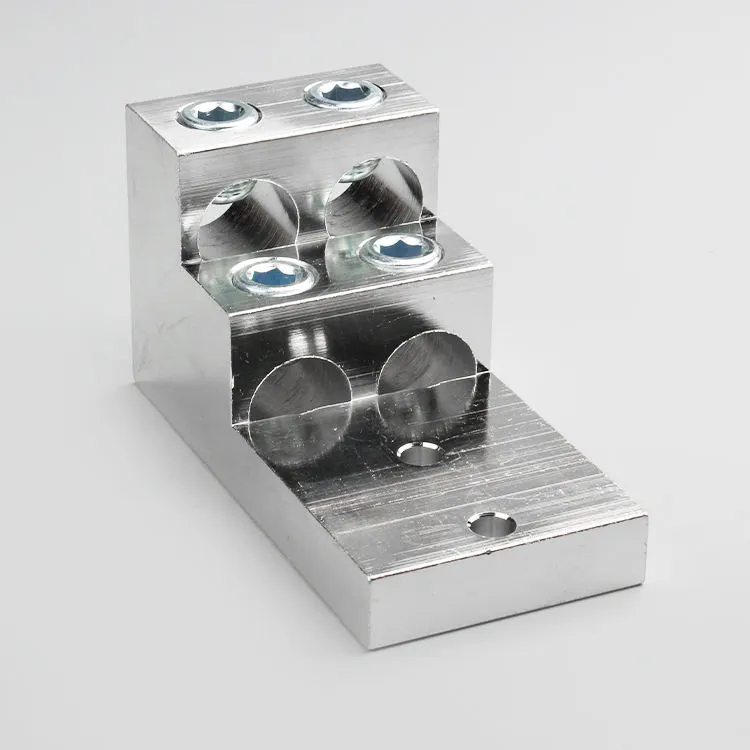

750 mcm-1/0 4 vezető panelpark fülek

A Kína Kangshuai 750 MCM-1/0 4 vezető panellap-fülek C1100 elektrolitikus rézből készülnek, és ónval (0,15 μm) galvanizálva egy domború fül geometriában, amely felhasználható a napelemes kombinációs doboz kimenetéhez az inverter bemenetéhez. Hadd írjam le ezt a terméket több szempontból:

Fő jellemzők

-750 MCM (300 mm ²) bemeneti és 1/0 AWG (53,5 mm ²) kimenetet szállít egyetlen egységben, kiküszöbölve az adapter splicingjét.

A nyomólemez egyidejűleg tömöríti a különböző vezetékeket, hogy megakadályozza a termikus kúszást (UL 486B teszt).

Vörös/fekete epoxi gyanta, amelyet a vizuális polaritás felismerésére használnak.

Kettős környezeti galvanizáló ónréteg+rozsdamentes acél hardver, só spray -rezisztens (ASTM B117 standard> 500 óra).

A réz alumínium átmeneti készlet megakadályozhatja a galván korrózióját.

Huzaltípus

Réz: THHN/THWN-2 (90 ° C nedves/száraz, napfényes).

Alumínium: XHHW-2 (90 ° C, vezetékes besorolás) vagy RWU90 (90 ° C, 1kV).

-Siemens Sivakan 8ps, Eaton Memshield B, ABB Unigear.

hitelesítés:

-UL 486A-B 、 CSA C22.2 、 IEC 60947-7-1 、 ROHS 3。

telepítési útmutató

1. előkészítés

-A NEC 310.16. Táblázat szerint hámozza le a szigetelő réteget (750 mcm: 38 mm minimum; minimum 1/0: 25 mm).

2. Crimping sorozat

-Tagja be a 750 mcm -et a nagy hordóba → 38 font/láb/nyomaték → 1/0 beillesztése a kis hordóba → nyomaték 32 font/láb/láb.

3. minőségi ellenőrzés

750 MCM-1/0 4 A vezetőpanel fülek infravörös hőmérőt használnak az oldalsó bemeneti nyíláson keresztül; Környezeti hőmérséklet δ T ≤ 30K A biztonságos kapcsolatot jelzi.

Rendelési támogatás:

3D modell (lépés/IPE): Töltse le a [gyártó portálját]

Sürgősségi feladás: Globális szállítás 48 órán belül, a DNV-GL/ABS tanúsítvánnyal.

Alkalmazási forgatókönyvek

Konvertálja a PDU fő buszját ág áramkörökké.

Frissítse a hagyományos 1/0 AWG adagolót 750 MCM -re a panel módosítása nélkül.

Miért választotta ezt a terméket

Az egyik terminálblokk két csatlakozót és illesztési blokkot cserél (a NEC 310.10 (H) szabványnak megfelelő).

50 éves vezetőképesség -garancia.

750 MCM-1/0 4 A vezetékpanel fülek átadták a 65 kKa-os hibaáram-tesztet (UL 486B B osztály).
